| 主要属性 | 价值观 | 主要属性 | 价值观 |
| 色温 | 2700k、3000K、4000K、5000K、6500k | 发光功效 | 定制。我们可以 根据要求设计高发光效率 |
| 宽度/长度 | ZHAGA标准 | 保修单 | 5年/3年定制 |
| 品牌名称 | 国力 / 定制 | 发光颜色 | 定制 |
| 镜片 | 可用，符合 ZHAGA 标准 | 防水的 | 可用选项，我们有应用防水粘合剂的过程 |
| 散热器 | ZHAGA标准 | 显色指数 | 70/80/90 |
| 认证 | UL(CUL)、IS09001&IS014001、IATF16949、REACH、RoHS | PCB表面工艺 | OSP/HASL |
| 铜厚 | ZHAGA标准 | PCB材质 | 铝 |
| 输入 | 直流/交流 | 光源 | 引领 |
| 支持调光器 | 可用的 | 板厚 | ZHAGA标准 |
| 出生日期 | 可用的 | 服务 | 一站式交钥匙服务 |
| LED芯片 | 品牌选择：CREE、OSRAM、PHILIPS、NICHIA.等 | 初始颜色准确度 | 3 SDCM |
| 力量 | ZHAGA标准 | 扎嘎 | 可用的 |
产品特点
* 部件互换性强
* 更具弹性的供应链
* 便捷的认证和申请
* 促进可持续发展
ZHAGA LED PCB模组通过书本规格将尺寸、光效、流明、色温等参数标准化。不同应用场景的模块遵循相应书籍的技术要求。同时，凭借统一接口和可互换组件的核心优势，成为LED照明行业的通用解决方案。具体参数及优点如下：
一、ZHAGA LED PCB模组参数规格
ZHAGA联盟将不同应用场景的模块规范划分为多本书。每本书都对尺寸和光电参数设定了明确的标准。核心参数如下：
尺寸参数
线性模组（第7册）：对于室内照明用线性和方形模组，定义了标准长度L28（280mm）和L56（560mm），并提供70mm和140mm的灵活切割尺寸。宽度和厚度根据功率等级分为18种规格，如常见的1120×20mm和172×49mm。还统一规定了安装孔位置和固定方法，以确保不同厂家的模组能够适配同一灯壳。
筒灯/射灯模组（第8册）：用于筒灯应用的鼓形模组，最大直径95mm，高度45mm，发光面宽度59-71mm。底座采用直径85mm的PH J 85 D型接口，通过旋转卡扣方式安装，其机械尺寸与灯具支架完全兼容。
室外模组（Book 18/20）：路灯、隧道灯模组尺寸一般为121×49mm、223×49mm等，厚度统一为1.6mm。对安装面的散热接触面积和螺丝孔间距也提出了具体要求，以确保与户外照明灯具的散热结构兼容。
发光效率和流明参数
ZHAGA没有强制规定固定的光效值，但要求相同规格的组件光效偏差≤±5%。例如Book 7室内模组光效普遍≥140lm/W，高端型号达到190lm/W； Book 8筒灯模组光效≥130lm/W，额定温度25℃下流明维持率（L70）必须达到10万小时。
流明输出根据模块尺寸分级。例如，121×49mm的2×4模块的流明输出为2000lm，223×49mm的2×8模块的流明输出为4000lm。不同厂家同规格模组的流明偏差必须控制在±3%以内，以保证更换后亮度一致。
色温和显色性参数
色温覆盖2700K（暖白）至6500K（冷白），主流规格为3000K、4000K、5000K。同批次模组内色差≤3SDCM，保证颜色一致性。
显色指数（Ra）分为基础（Ra≥80）和高端（Ra≥90）两个级别。博物馆和商业照明模块要求R9（红色再现指数）≥80且无紫外线发射，符合IEC 62471光生物安全标准。
二.我们的 ZHAGA LED PCB 模块的优点和好处
组件互换性，降低供应链风险
遵循相同 ZHAGA 目录的模块可以跨品牌互换。例如，照明制造商可以在Cree、NICHIA和LUMILEDS的ZHAGA模块之间自由切换，无需重新设计照明灯具结构，减少对单一供应商的依赖。维护只需更换模块，无需报废整灯。
简化设计，缩短产品上市周期：照明设计人员不再需要单独验证模块的机械兼容性、电气兼容性和热匹配；他们可以直接选择经过ZHAGA认证的模块，无需进行模具制作和电路调试。这可以缩短产品开发周期30%以上，特别适合中小型制造商的快速量产需求。
标准化生产，降低成本：ZHAGA模块的通用设计允许组件的批量生产。例如，MCPCB基板、连接器、透镜等配件可批量采购，相比定制模组可降低15%-20%的生产成本。此外，经过充分认证的ZHAGA模组可以直接通过UL、CE等国际认证，节省测试费用。
全场景适配，拓展应用范围从室内商业照明（第7册）到室外路灯（第18册），从筒灯（第8册）到植物灯（第24册），ZHAGA模组覆盖全品类照明场景，并支持调光、智能控制等扩展功能。兼容DALI、0-10V等主流控制协议，满足不同场景的定制需求。
ZHAGA根据应用场景对显色指数（CRI）要求进行了分类，同时还规定了色彩宽容度、特殊色彩再现指数等辅助指标。核心要求如下： **基本 CRI 要求：**
通用室内照明模块（例如，Book 7 线性模块）：
CRI Ra≥80，满足一般办公、商业照明的色彩还原需求。例如223×49mm 2×8路灯模组直接标注为>80。
室外照明模块（第 18/20 册）：** 基本 CRI Ra≥70 就足够了。例如，121×49mm 2×4模组的部分规格显色指数>70，适用于路灯、隧道灯等色彩还原要求较低的场景。
高端场景特殊要求：**
博物馆、商场等高端商业照明模组：**要求Ra≥90、R9（红色再现指数）≥80，同时符合IEC 62471光生物安全标准，无紫外线发射，避免展品和商品色彩失真。
色差统一控制在≤3 SDCM以内，确保不同批次、不同品牌的颜色一致性，避免灯具出现色差问题。
镜头参数规格
ZHAGA对镜头尺寸适配、光学性能、材料进行了标准化，不同的规格对应不同的册子：
* 尺寸和安装适配
* Book 7线性模组：适配280mm长线性镜头，如旭光学的ZHAGA标准线性镜头，直径280mm，高度40mm，完美匹配L28（280mm）规格模组。安装夹和定位孔统一设计。
* Book 8筒灯模组：透镜发光面宽度限制在59-71mm，适配直径95mm的筒形模组。它采用夹式固定方式，与灯具光学支架无缝连接。
* 光学性能要求
* 透光率：镜片材料透光率≥90%，高端PMMA镜片可达93%，保证最小的光效损失。
光束角度：光束角度根据场景指定。线性模组透镜常见有60°和120°光束角，筒灯模组透镜有15°-45°窄光束角，户外模组有120°宽光束角（如ZHAGA路灯模组标注120°光束角）。
材料和环境适应性
室内模组镜片：采用PMMA材质（如PC-1250Z），工作温度-40℃~+80℃，满足室内温湿度要求。
户外模组镜头：采用PC材质，耐候性更强，工作温度范围扩展至-40℃~+120℃，要求达到UL94 V-2阻燃等级和抗紫外线老化性能。
散热器参数规格
ZHAGA 根据热阻、尺寸和安装接口指定散热器参数。不同的电源模块对应不同的散热器规格。核心规范集中在第 10 册（以前的第 11 册）和其他卷中。
应用
室外照明、室内照明
我们的公司简介
国力光电在PCB、PCBA设计和制造方面拥有超过10年的经验，特别是在LED应用方面，我们拥有强大的软硬件开发工程师团队，在PCB产品方面拥有50多项专利。我们拥有4个制造基地和600多名员工，强大的生产能力和快速的响应确保您的项目高效运行。我们在全球拥有数以千计的成功客户和案例，服务于全球各行业品牌。
我们拥有完整的质量控制体系和管理体系来保证我们的产品质量，包括 UL、Rohs、ISO9001、ISO14001和IATF16949.
我们的优势
1. 节省时间和成本：国力提供PCB设计、采购、组装、测试和售后服务，减少与不同供应商的沟通和交货时间，提高效率，降低成本。
2. 减少错误：PCB 设计和组装缺陷可能会导致项目延误。 GUOLI 的一站式PCBA服务减少了各种错误，包括设计、采购和组装错误，从而提高了质量控制。
3、强大的技术团队：国力的一站式PCBA服务通常配备经验丰富的技术团队，帮助客户解决各种技术问题，确保项目按时完成。
4.统一保修和售后服务：国力一站式PCBA服务提供统一保修和售后服务，有助于建立长期合作伙伴关系，实现互惠互利。
5.定制服务：国力的一站式PCBA服务可以根据客户的具体需求和要求提供更加个性化的服务，开发合适的电路板和系统组件。
我们的客户参考

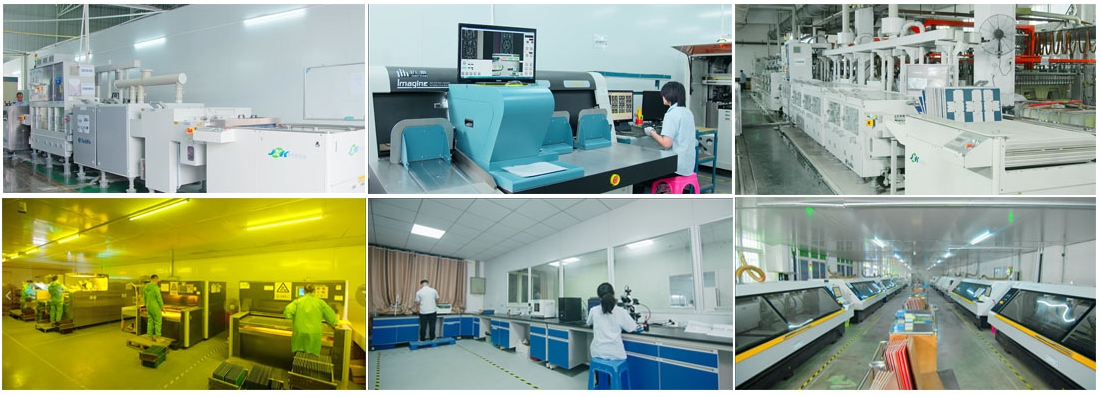

我们的 PCB 生产基地
我们的PCBA生产基地
包装和运输
