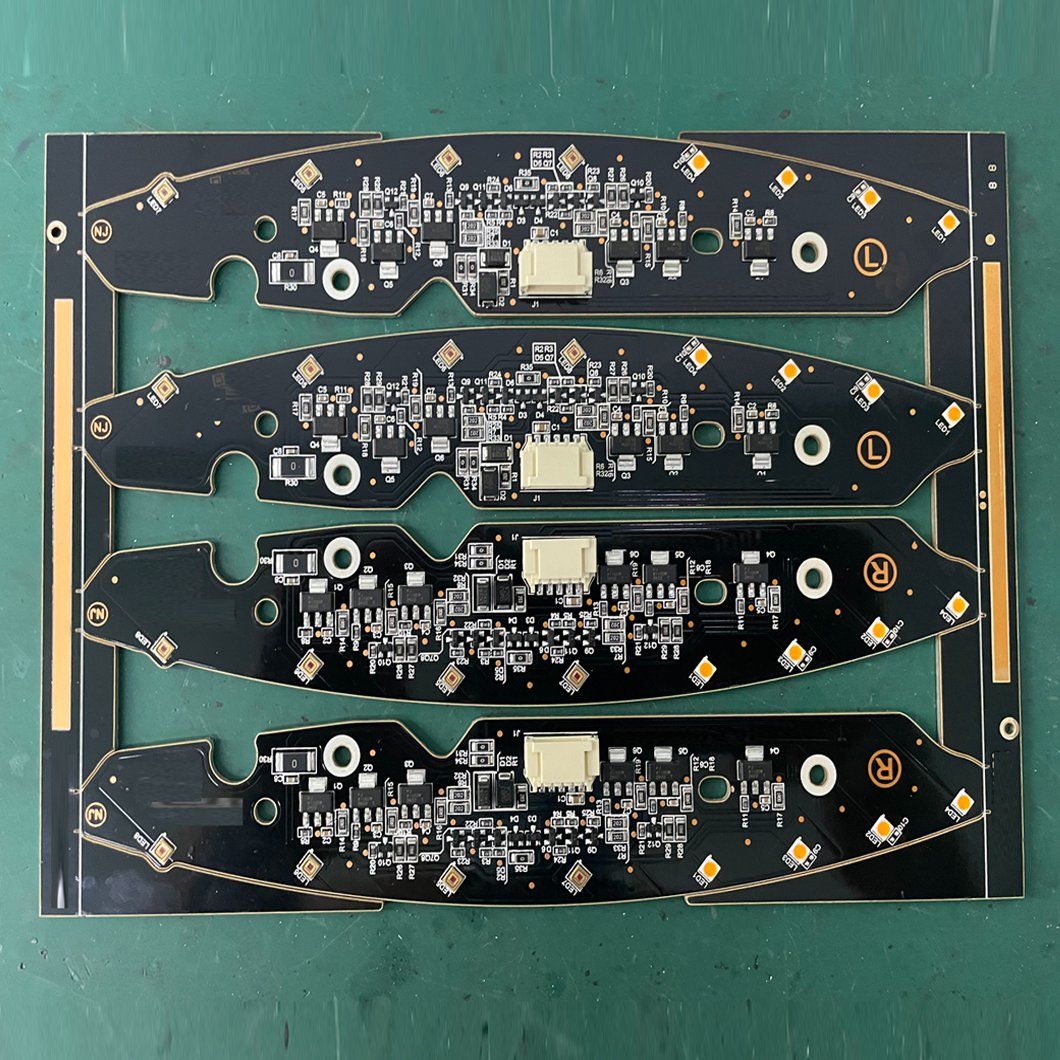

汽车照明用LED PCB模组是汽车照明系统的核心部件。其开发必须考虑光学性能、热管理、电气稳定性、机械可靠性、汽车级认证等核心维度。以下是各个模块的关键技术点：
一、PCB基板选择及结构设计
基材选择
车用LED功率密度高，因此首选高导热绝缘基板：
金属基PCB（MCPCB）：主流方案是铝基PCB，导热系数一般≥1.5 W/(m·K)。对于大功率模块（如头灯、日间行车灯），推荐使用铜基PCB（导热系数≥380 W/(m·K)）或陶瓷基PCB（氧化铝/氮化铝，导热系数更高，但成本更高）。
需满足车规级耐温要求：长期工作温度-40℃~125℃、抗热冲击（-40℃→125℃循环测试）。
绝缘要求：采用击穿电压≥20kV/mm的高压、高导热绝缘胶，避免高压击穿风险。
PCB结构设计
电路布局：电流环路应尽可能短且宽，以减少线路阻抗和热量产生。对于大功率LED电路，建议铜厚≥2oz（70μm）。
强/弱电流分离：汽车照明模块通常集成驱动电路。 LED电源线和驱动控制线必须分开走线，间距≥3mm，避免电磁干扰。
焊盘设计：LED 焊盘尺寸必须与 LED 芯片封装相匹配（例如 SMD 3535/5050）。应提供导热垫以增强LED芯片的散热路径。
焊盘表面处理应采用ENIG（化学镀镍金）或OSP（有机阻焊层），以满足汽车级耐腐蚀性和焊接可靠性。

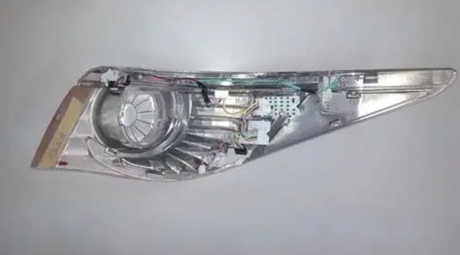

形状和安装孔：安装结构应与车辆前照灯外壳相匹配。安装孔需沉头/斜切，避免应力集中；模块边缘应有圆角，以防止组装时刮伤。
二. LED器件选择和光学匹配
LED芯片选择：
优先考虑汽车级 LED：必须满足 AEC-Q102 认证、支持宽工作温度、抗振动和防潮。
按功能选择：
远光/近光：高功率（1~5W/芯片）、高流明密度（≥150lm/W）、色温5500K左右（符合白光照度标准）。
日间行车灯/转向灯：低功率（0.2~1W/芯片），日间行车灯色温≥6000K，转向灯必须满足琥珀色（590nm左右）光色要求。
封装类型：优先考虑陶瓷封装 LED，因为陶瓷封装 LED 比塑料封装 LED 具有更好的散热性和可靠性。
光学匹配设计
LED芯片排列：根据配光要求（如GB 4599-2007《汽车前照灯用灯丝灯泡》规定），确定LED阵列的间距和角度，保证光斑均匀、无眩光。
光学透镜匹配：PCB模组必须预留透镜安装点，以保证LED发光中心与透镜焦点精确对准，避免光效损失。
三．热管理设计（核心关键）
汽车LED的光衰和寿命直接取决于散热。热管理必须贯穿整个 PCB 模块开发过程：
散热路径设计
建立高效的散热路径：“LED芯片→焊盘→PCB基板→散热支架→大灯外壳”。
铝基PCB和散热支架必须填充导热硅胶/导热垫（导热系数≥3W/(m・K)），以消除接触间隙，降低热阻。
热模拟验证
使用ANSYS Icepak和Flotherm软件进行热仿真，确保LED结温（Tj）≤120℃（汽车级LED的额定结温一般为150℃，有安全裕度）。
模拟应模拟极端的操作条件：例如长时间暴露在夏季高温下或连续操作后打开灯。
散热辅助设计
大功率模块可以在PCB背面设计散热片（必须与外壳相匹配），以增加散热面积。
避免PCB上产生密集的局部热量；合理分布LED布局，减少热量集中。
四．电气和驱动器兼容性设计
电参数匹配
输入电压：匹配汽车电源系统（12V乘用车/24V商用车），电压波动裕度±20%（如12V系统兼容9~16V）。
过流/过压保护：PCB模块必须集成保险丝/复位保险丝，或者与驱动电路联动，实现过流、短路保护。
电磁兼容性（EMC）设计
汽车车灯属于汽车电子元件，必须符合GB 21437-2015《乘用车电磁兼容要求及试验方法》的要求。
PCB设计措施：
添加接地铜箔覆盖PCB的空白区域，以减少电磁辐射。
在驱动电路中LED附近添加滤波电容（如0.1μF陶瓷电容+10μF电解电容），抑制电源纹波。
对高频信号线进行阻抗匹配（如50Ω），以减少信号反射。
五、机械可靠性和环境适应性设计
抗振设计
车辆运行过程中会产生高频振动。 PCB 模块必须满足振动测试标准（例如 IEC 60068-2-6）：
选择更坚硬的基板（例如铜基PCB）以避免PCB弯曲和变形。
在安装孔和紧固件之间使用橡胶垫圈来缓冲振动影响。
耐环境腐蚀设计
车头灯内部可能会出现凝露；因此，PCB需要三防涂层（防潮、防霉、防盐雾），涂层厚度≥20μm，覆盖电路和焊盘，防止氧化和腐蚀。
采用汽车级防水连接器（如IP67等级），与PCB的连接采用焊接和灌封双重固定方式。
六．汽车认证与测试验证
核心认证标准
产品级别：必须通过E-Mark认证（欧盟）、DOT认证（美国）、CCC认证（中国）。
元件级：PCB基板必须满足IATF 16949汽车行业质量管理体系要求，LED器件必须通过AEC-Q102认证。
重点测试项目
测试类型|核心项目|测试标准
可靠性测试|热冲击、高低温老化、振动测试| IEC 60068
光学测试|光通量、色温、配光曲线|国标4599
电气测试|耐压测试、绝缘电阻、EMC测试| GB 21437
环境测试|盐雾测试、防水防尘测试| IEC 60529
七．生产过程控制
SMT工艺要求
回流焊温度曲线必须与LED和PCB基板的耐温特性相匹配，以避免高温损坏器件。
选用高温无铅焊膏（熔点≥217℃），满足汽车级焊接可靠性。
检验流程
执行 100% AOI（自动光学检查）以检查冷焊点和短路等缺陷。
取样进行 X 射线检查，以验证 BGA 封装 LED 的焊点质量。
